此件铜方壶是2006年为配合郑石高速建设，在河南省平顶山市郏县王集乡董庄村墓地M57中发现的。这件铜方壶出土时共有碎片9块，且壶底部变形。每块残片受填土常年挤压和环境腐蚀，都已呈不规则的卷曲形状，器腹残片卷损成麻花状，部分地方缺失，修复的难度较大。如何修复这件铜器是摆在我们面前的问题，通过工作人员的讨论，制定了相应的修复方案。

具体技术操作流程：文物基本信息采集➔清洗处理器体污染物和断面碴口➔矫形➔拼对焊接➔粘接➔补配➔做旧➔封护。

一、矫形

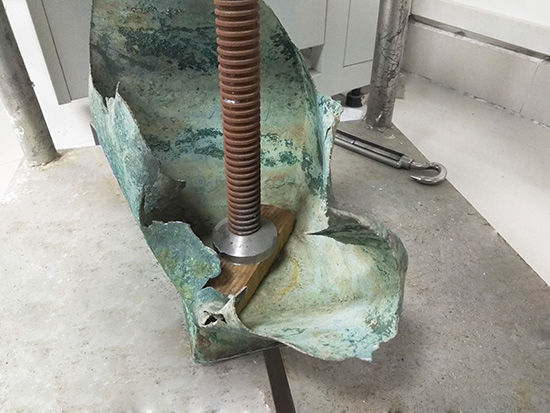

在河南省文物科技保护中心专用制作的矫形器上对底部进行矫形，在顶压与铜方壶底接触面放木块使其避免接触而损坏器物，慢慢向下施压，直顶压到壶底弹性限度，让其在压力矫正下保持一段时间，矫正过程中经常调整顶压部位，通过几十次的顶压矫正直至形成所需的平整度为止。对于卷曲严重的残片，则根据矫形的需要垫在凸形或凹形的铅砧上，用铅锤轻轻敲打使之恢复原状。

二、拼对、焊接

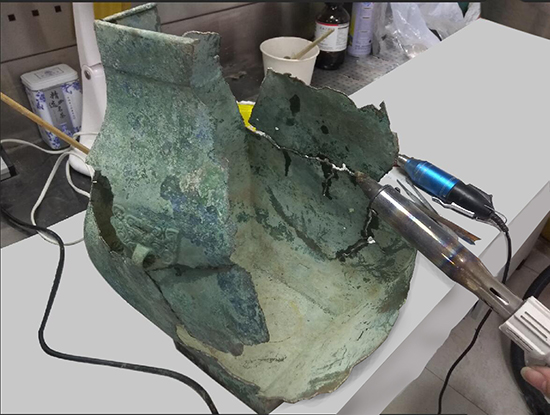

残片全部矫正后，便要进行拼对、焊接，使之成形。我们采用的是铅锡低温焊接法焊接，这种传统焊接操作方便、焊接温度低，约在250～450度的范围内进行焊接。在对铜方壶的残片拼对工作中，一般按照从底部向上、从大到小、从规则到不规则、从整体到局部。先拼出器物的大形，然后再将剩下的碎片进行拼对。用锉刀对断口打磨，焊接时着重注意地掌握整件器形的弧度，稍有错位的地方就用螺丝刀、锉刀当压杆插入焊口内校正对齐进行初焊，然后拼成一体。从下向上拼对焊接过程若有外弧度不合，也可在壶腹内用木棒支撑再焊接。

三、粘接

器物粘接也是修复铜方壶的办法之一，而且能起到焊接所起不到的作用。这件器物器壁较薄，部分小碎片已完全氧化，没有铜质，如果强加点焊连接、稍加用力就会脱焊，我们就采用粘接的方法。首先运用目前在修复文物粘接中常用的百得强力环氧胶（金属修补专用）进行渗透粘接处理，也就是采用焊接与粘接相结合的方法，这样器物断裂处就更加结实 。

四、补配

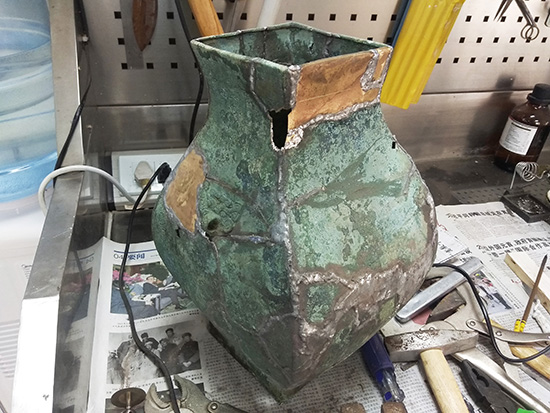

铜方壶通过矫形、焊接、粘接等多种技术，不能完全达到预期的目的，器物本身残缺的补位需要补配。此件方壶器身为素面，故采用薄铜皮进行补配:用剪刀在薄铜皮上剪出缺失部分的形状，用焊锡焊在器物上。不平整的地方用原子灰进行填补，在调原子灰时，可在里面加绿色矿物粉，这样做出来和器物本身的颜色相近。填补的腻子要比原器物表面稍高，这样便于后期打磨成形。

五、做旧

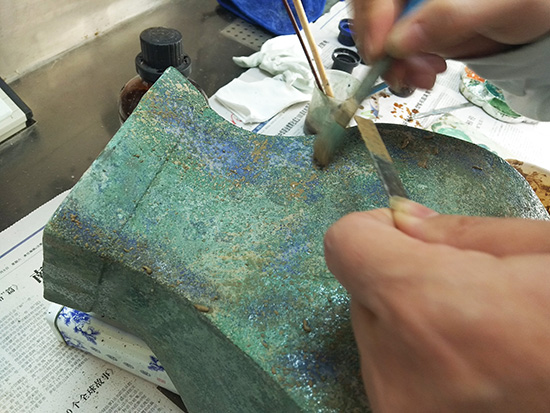

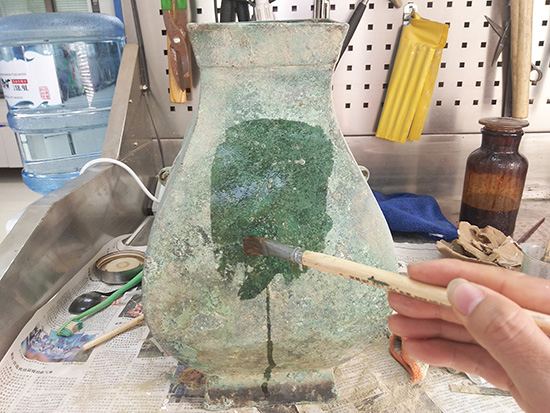

通过上述工作，铜方壶虽然形状完整，但整体颜色尚不一致，影响美观，这就需要上色做旧步骤。铜方壶因常年埋藏，受地下酸碱腐蚀不同，逐渐形成了器物表面的化合物，变成黒、蓝绿、绿等不同锈色。根据这种情况，先在补配部分做底色黑漆锈，然后逐层加深，最后做到与原器物颜色相近或一致为止。做旧的方法用：涂、弹、抹、点、画等手段，使用的材料是矿物颜料粉，用无水乙醇调和漆皮做出来的锈附着力强，且不会掉色。

六、封护

铜方壶离开原来地下埋藏的大环境后，现有的保存条件及空气质量难以有效的遏制种种不利因素，加速了健康青铜文物朝其相反方向渐变发展，这样以来，封护就是一种比较理想的解决办法。目前青铜器文物保护中普遍采用的封护材料是丙烯酸类，如浓度为1～3%的B-72丙酮溶液，在室温通风处刷涂或喷涂一至多遍，避免造成器表锈色的偏差。

关于铜方壶的修复，综合了多种工艺技术和各种性能的材料。特别是百得强力环氧胶这种高分子材料，是近两年来我们一直用的粘接材料，实践证明这种粘接技术的优点是渗透快、固化时间短、牢固粘贴。同时，也尽可能的减少了锉焊缝和焊剂对青铜器的人为干预。经过两个多月的工作，一件通高36.5cm、口径12cm、重3.7kg的铜方壶成功地恢复了原貌。

修复前后对比照

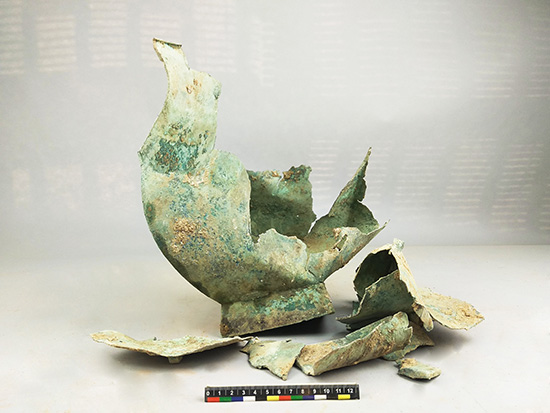

修复前

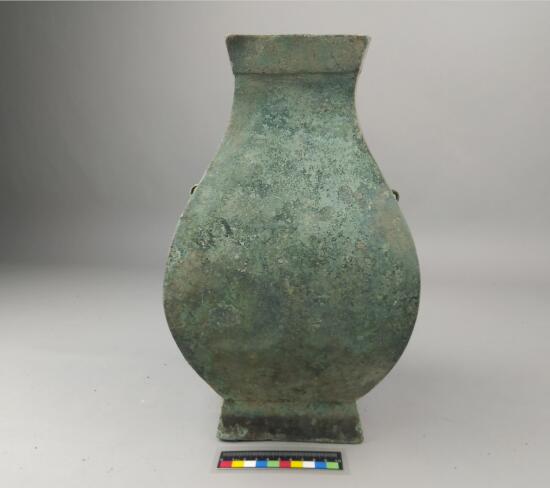

修复后

（作者|赵晟伟 常清海  审核|刘海旺）
